정말 오랜만에 아두이노 관련 부품을 만져봅니다. Arduino UNO R3, Arduino Mega R3 기타 등등등 기본적인 보드를 가지고 이것저것 만들고 했던 기억이 납니다.
마지막으로 사용했던 버전이 1.6.x 였던거 같은데 오랜만에 Arduino를 검색하고 정보를 찾아보니 IDE에 기능도 많아졌고 지원 보드도 많이 늘었고 정말 많이 바뀌었습니다.
기존에 가지고 있던 UNO 보드가 녹슬고 삭아서 사용할 수 없어 호환 보드를 사용하기 위해 찾아보니 Wemos라는 제품으로 알리익스프레스에서 약 2~3년 전에 구매한 Wemos D1 R1 제품으로 CH340칩에 ESP8266 모듈이 결합된 제품입니다.
* Arduino IDE
https://www.arduino.cc/en/software
Software
Open-source electronic prototyping platform enabling users to create interactive electronic objects.
www.arduino.cc
* CH340
- CH340칩을 사용한 보드이므로 해당 드라이버를 설치합니다.
https://sparks.gogo.co.nz/assets/_site_/downloads/CH34x_Install_Windows_v3_4.zip
- CH341
https://www.wch.cn/download/CH341SER_EXE.html
CH341SER.EXE - 南京沁恒微电子股份有限公司
CH340/CH341 USB转串口WINDOWS驱动程序，支持32/64位Windows 11/10/8.1/8/7/VISTA/XP，SERVER 2022/2019/2016/2012/2008/2003，2000/ME/98，通过微软数字签名认证，支持USB转UART/3线和9线SERIAL串口等，用于随产品发行到最终
www.wch.cn
* Wemos D1 R1 PinMap
https://forum.arduino.cc/t/wemos-d1-pins/523831/15
Wemos D1 pins
GiovanniG11: Thank you all for answers! Ok now it works, but it's strange, I declared all lines from D13 to D5 output and I?m having this: WHen D13 is low also D5 goes low, and viceversa, like pins are connected together also D7 and D11 and D12 with D6 Is
forum.arduino.cc
* Wemos 보드와 5 pin 케이블을 연결하고 위의 CH340 드라이버를 설치합니다.(드라이버 설치 전 장치 관리자 화면 캡처를 못하여 설치 이후 화면으로 대처)
- 드라이버 정상 설치 및 USB 정상 연결 시 위와 같이 표시됩니다. (COM 포트 제외)
* Arduino IDE를 설치하고 실행하고 ESP8266 보드의 URL을 입력합니다.
* Arduino IDE -> File -> Preferences -> Additional Boards Manager URLs
* http://arduino.esp8266.com/stable/package_esp8266com_index.json
* 설치할 ESP8266 패키지를 검색하고 설치 합니다.
* Wemos D1 보드와 포트를 선택합니다.
* Upload Speed (Baud rate)를 선택합니다.

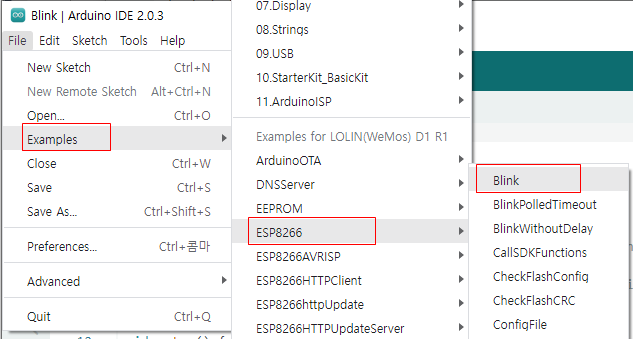

* 연결 확인 및 정상적으로 업로드 되는지 확인하기 위해 예제를 업로드 합니다.
- 정상 업로드 되고 WEMOS에 내장된 LED가 점멸하면 정상 업로드 된 것입니다
이상입니다.
