마침 아두이노 배울 당시 초창기에 구입했었던 Arduino Mega 2560이 있어 RFID 읽기를 해보았습니다.
2024.01.29 - [아두이노] - Arduino Mega 2560으로 RFID 쓰기 [2/2]
Arduino Mega 2560으로 RFID 쓰기 [2/2]
Arduino Mega 2560으로 RFID 읽기에 이어 쓰기도 같이 진행합니다. 핀 배열은 이전과 동일하며 소스만 조금 수정하여 사용합니다. 2024.01.29 - [아두이노] - Arduino Mega 2560으로 RFID 읽기 [1/2] Arduino Mega 2560으
k1asd1.tistory.com
* 준비물
- Arduino IDE
- Arduino MEGA 2560
- RC522 모듈
- RFID TAG(13.56MHZ)

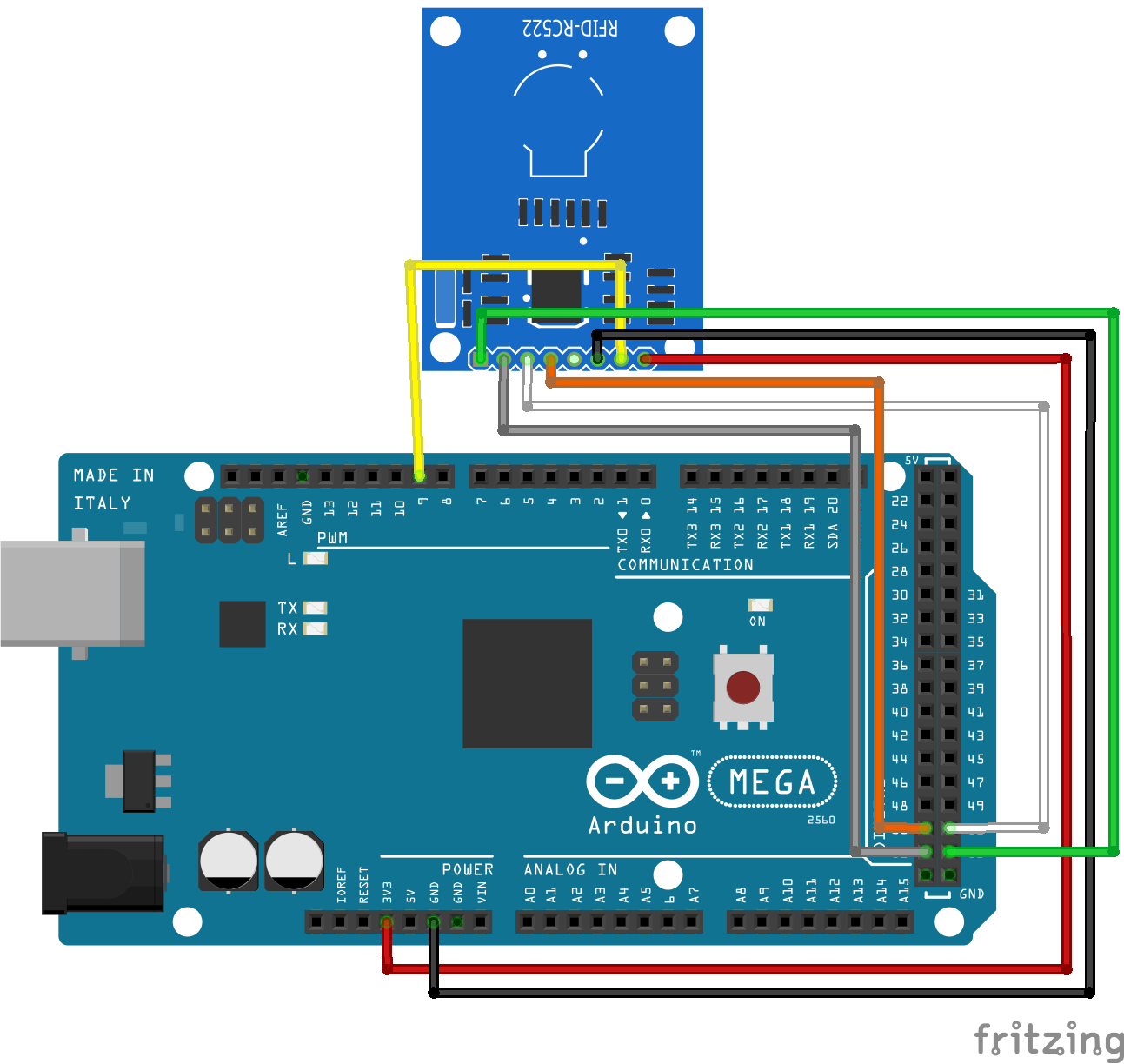

* Arduino MEGA 2560와 RC522 모듈 연결하기
| Arduino MEGA 2560 Pin | RC522 Pin |
| 9 | RST |
| 50 | MISO |
| 51 | MOSI |
| 52 | SCK |
| 53 | SDA |
* 소스 불러오기 및 수정
- Arduino IDE -> 파일 -> 예제 -> MFRC522 -> DumpInfo 열기
- 소스 상단의 내용 중 아래처럼 변경 후 업로드 합니다
#define SS_PIN 10 -> #define SS_PIN 53
* 결과 확인
- 업로드가 완료되면 시리얼 모니터를 열고 응답이 오는지 확인합니다.
- 정상적으로 연결되지 않았을 경우 아래와 같은 문구가 출력됩니다.
- 정삭적으로 연결되었을 경우 아래와 같은 문구가 출력됩니다.
- RFID TAG를 대어 보면 아래와 같이 내용을 출력됩니다.
